吸引系统的负压源是中心吸引站的真空泵组,通过真空泵机组抽吸使吸引系统管路达到所需负压值,在手术室、抢救室和各个病房终端处产生吸力,提供医疗使用。

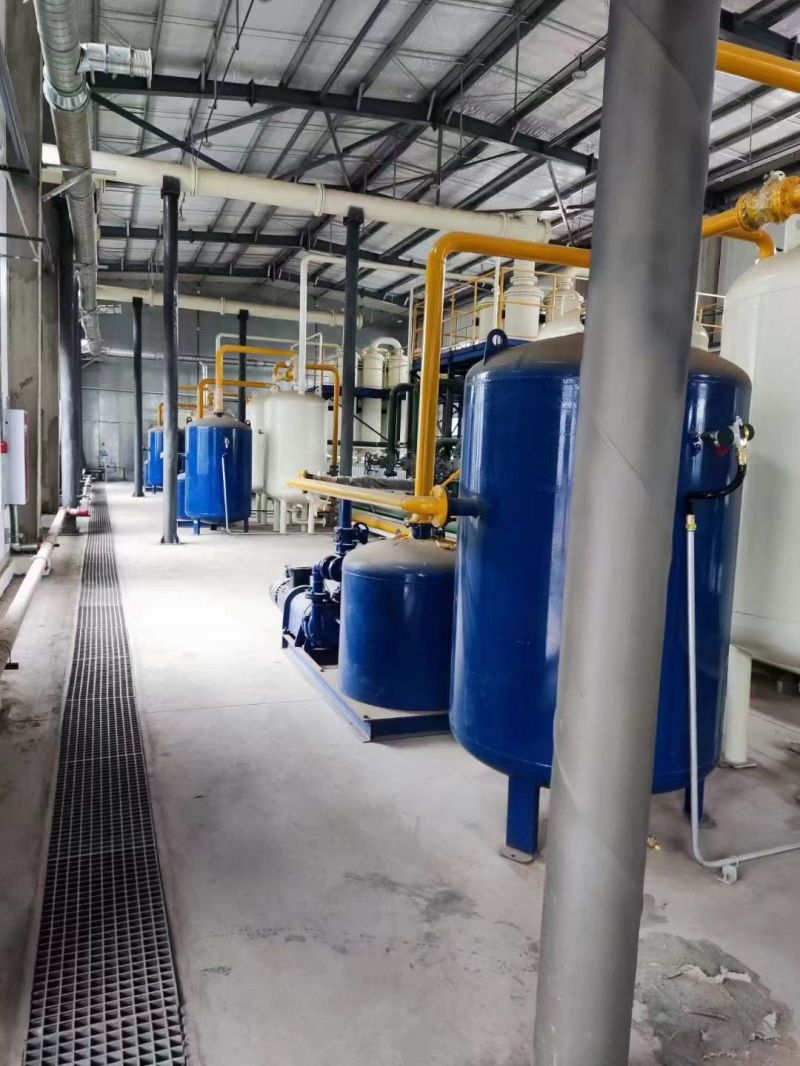

1、大楼用医用中心负压吸引站(位置设在地下一层)
1.1医用中心负压吸引站,配置如下:
序号 | 设备名称 | 技术参数 | 数量 | 备注 |
医用真空负压机设备包含 | ||||
1 | 油润滑旋片真空泵 | 抽气量300m3/h/台、功率7.5kW | 3台 | 常规双机工作,用量大时三机工作 |
2 | 真空罐 | 3.0m3,材质:碳钢 | 2台 | |
3 | 吸引电控柜 | 三泵联动,PLC控制 | 1台 | |
4 | 细菌过滤器 | 处理量≥600m3/h | 2个 | |
5 | 高温灭菌器 | 处理量≥900m3/h,10KW | 2个 | |
6 | 不锈钢分气缸 | 一进十出,含进出口阀门及仪表组件等 | 1个 | |
7 | 自动报警箱 | 声光报警 | 1台 |
高温灭菌器需要满足下列技术参数:
细菌灭菌温度≥240℃;
在48小时内,枯草芽孢杆菌的杀灭率达到99.999%;
黑色变种细菌在枯草芽孢杆菌中的培养时间达到48小时,杀灭率达到99.999%;
在48小时内,生孢梭菌的杀灭率达到99.999%;
吸引站技术参数1.2
吸引力站的最大抽气量:≥900m3/h
压力调节范围:-0.04MPa-0.07MPa(可调)
根据医疗要求,吸引压力可以小范围减压。
吸引力站噪声:小于70dB(A)
启动泵自动启停参数-0.04MPa:停止-0.07MPa(可调)
吸引站排气口细菌不超过500/m3
2、吸引管道系统
2.1管道材质
O6Cr19Ni10不锈钢管用于本工程吸引管道。不锈钢管必须符合GB/T14976-2012“流体输送不锈钢无缝钢管”标准。
2.2管道规格
2.3管道连接技术要求技术要求
不锈钢管连接采用标准的不锈钢球头、螺母、焊咀连接后氩弧焊接连接。整个系统采用金属密封连接,可以保证系统的气密性。
2.4管道布置

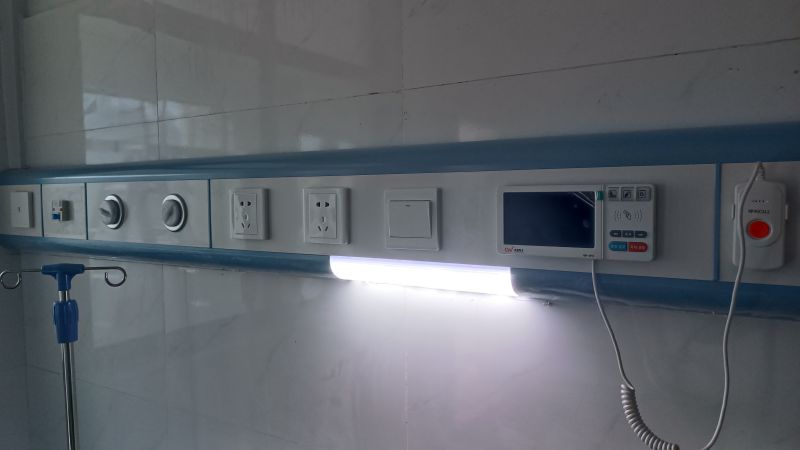

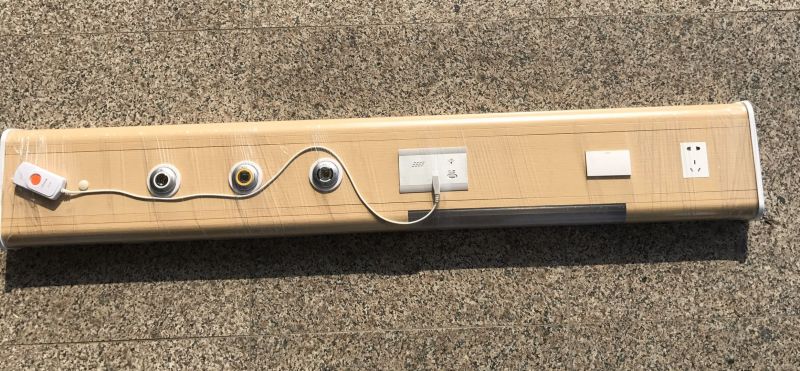

沿地沟敷设主管道或沿走廊墙壁架设到建筑物管道井,天花板内安装病房走廊横管,护士站适当位置安装管道区阀箱,铝合金设备带安装病房内支管、终端、截止阀,整齐美观(与氧气管道一起走)。

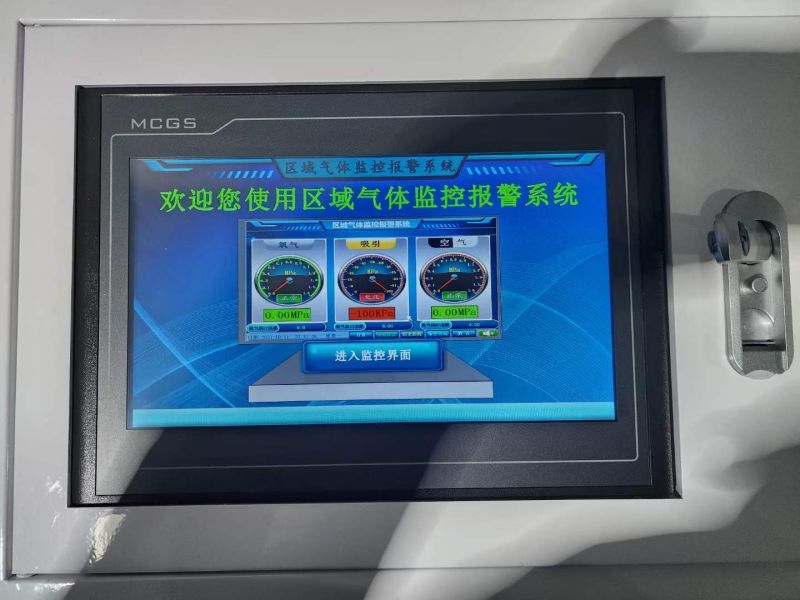

3、区域阀门箱(与氧气系统共用)
4、系统压力试验,吹扫技术要求
4.1系统强度测试:安装吸引管后,必须进行强度测试。测试介质为氮气或无油压缩空气,测试压力为0.2。MPa,试压时间为10min,试验结果为发泡剂检测无渗漏。
4.2系统泄漏率测试:通过吸引管道强度测试后,必须进行泄漏增压率测试。测试介质为氮气或无油压缩空气。如果测试压力为管道最大工作压力,则测试压力为24小时。测试结果每小时泄漏导致的增压率不超过1.0%。
4.3系统吹扫:吸管强度泄漏试验合格后,必须进行系统吹扫。吹扫介质为氮气或无油压缩空气,出气口无杂质、清洁度合格。
5、管道接地:
根据有关标准要求,吸引管接地,接地电阻为10欧姆。
6、吸引系统技术参数:
6.1吸引系统确保管道内的压力在任何情况下都不能高于环境压力。
6.2工作压力:吸引系统在大气环境中不超过-0.04MPa,不低于-0.07MPa,并且可以在这个范围内任意调整。
当负压达到0.07MPa时,6.3吸引系统因泄漏而产生的增压率每小时不超过1.0%。
6.4吸引系统应可靠接地,接地电阻应小于10欧姆。
6.5吸引终端的抽气速率不低于30L//min。
吸引终端压力6.6:-0.04~-0.07MPa(可调)。
