医疗中心的供氧系统由中央氧气站供氧.安全报警装置.氧气恒压监测装置.输送管道.阀门和终端氧气快速插座。中央供氧源是医疗中心供氧系统的核心。供氧源中的氧气通过管道和减压装置输送到各病房的快速插座终端，然后通过加湿器吸收氧气，使用安全.快速.方便。

3.1.1供氧源中心供氧源

(1)制氧机设备配置要求

制氧模块：主要技术参数及配置：总产氧量10m³/h，多个制氧模块，多备多用，任何模块的维护都不影响整体供氧

增压模块：主要技术参数及配置：最大出氧压力0.7Mpa，确保高压氧舱正常供氧。

控制系统：主要技术参数及配置：控制整个制氧系统的启停，每个模块的轮换。

氧气储罐：主要技术参数及配置：2立方氧气储罐1个。

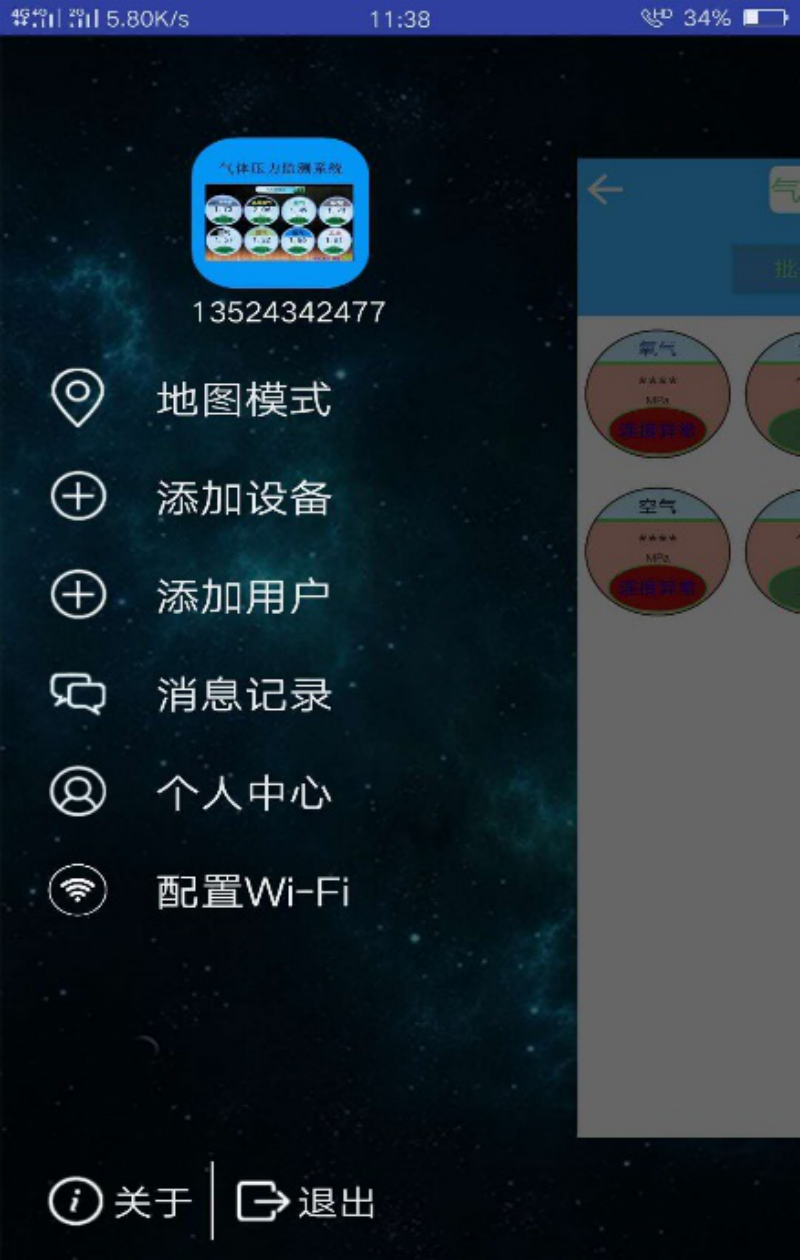

远程监测系统：主要技术参数及配置：氧气浓度可远程监测.储气罐压力.实时用氧等信息，并实时发送报警信息，确保用氧安全。

管道系统：主要技术参数及配置：不锈钢管道。

按照YY/T0187-94医用中心供氧系统通用技术条件，GB《医用气体工程技术规范》中心供氧源采用制氧机(10751-2012)m³）作为主要氧源，一套2套*汇流排作为应急备用氧源的供氧方式。

(2)汇流排技术要求

10瓶中央供氧源×2组自动切换汇流排，最大输入压力15mpa，输出压力0.5-0.8mpa(可调)，安全.耐用.可靠。

最大输入压力：15mpa

输出压力：0.5-0.8Mpa(可调)

出口报警压力：.5Mpa

1.Mpa(可调)

最大供氧流量：5000m3/h

系统小时泄漏率：保压24小时≤0.2%（0.5%）

流量条件下供氧压力误差最大、最小:≤0.02Mpa

操作方法：各终端连续供氧：

终端流量：≥10L/min

最高氧源工作压力:1.0Mpa

氧气管道气体流速：≤10m/s

在使用流量的情况下，最大管道压力损失不应超过：10%氧气管道应可靠接地，接地电阻小于10欧姆。

3.1.2二级减压箱

每个病房都有一个二次减压箱。

氧气通过主管道输送到病房二次减压箱入口，然后通过二次减压箱稳定输送到各终端，确保病房终端力和流量的稳定性，使用更安全。

二次减压箱采用双向设计，一路工作，另一路备用，其中一个减压器更换或维护，确保氧气系统不中断供气。面板上有两个压力表，显示进出口压力。

安全阀设置在出口处。当减压器故障压力增加，大于管道系统最大工作压力的1.25倍时，安全阀自动打开并释放压力；当工作压力小于管道系统时，安全阀自动返回，大大提高了系统的安全性。

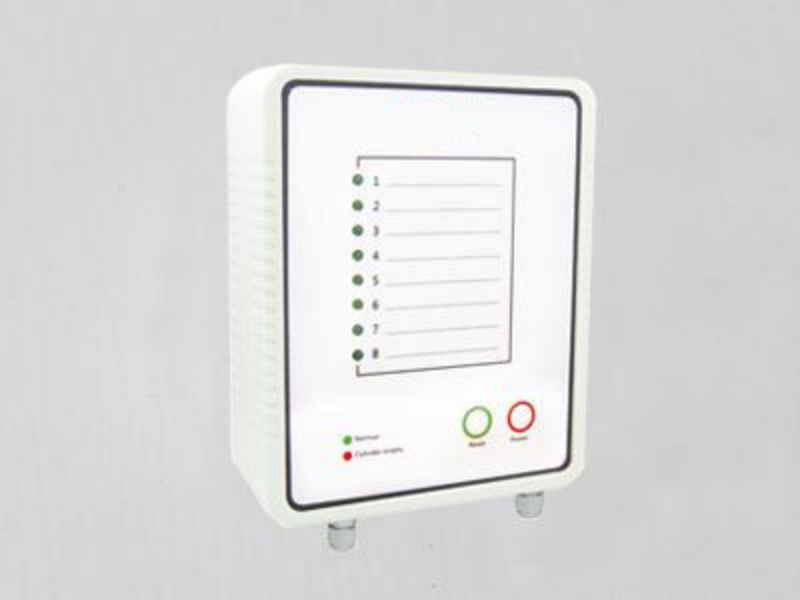

3.1.压力监测报警器

每个病房护士站设计一套氧气，吸引系统压力监测报警分支，使护士能够直接观察病房系统的工作状态压力。当氧力超过指定值时，报警装置的声光报警信号提醒相关人员及时处理，确保终端燃气设备的安全使用。

3.1.氧气质量流量计

每个病房安装一个流量计，便于氧气测量和泄漏监测。液晶数字显示器可显示瞬时流量和总流量，并配备瞬时流量和总流量RS485通信模块，便于集中控制和远程传输，分体式显示器可通过专门设计的连接电缆安装在远离气体管道的地方。

主要技术参数：

1.参数名称流量最大，参数值300，单位L/min。2.参数名称启动流量，参数值0.3，单位L/min。3.参数名称量程比，参数值30:1。4.参数名称精度，参数值2..0+0.5FS)，单位%。5.参数名称工作电源，参数值8~24VDC，单位mg/m3.6.参数名称工作压力、参数值≤1.0单位mpa。7.参数值-10~+55，单位℃。参数名称湿度，参数值95%RH。9.机械界面参数名称、参数值DN12球形接口螺纹密封M22×1.5。

3.1.氧气管道系统

管道材质

根据GB本工程供氧系统管道采用优质脱脂铜管，标准为50751-2012。

管道管径

根据各区域用氧量设计管径如下，具体设计参考设计图纸：

1.管段主管道，规格Φ28×2.紫铜管材料脱脂规格Φ16×1.5.材料脱脂紫铜管，介质氧，流向走廊管道。3.管段房间支管，规格Φ8×1.0.材料脱脂铜管，介质氧，流入室内管道。

3.中心吸引系统

中心吸引站医疗中心吸引系统.各病房可连续24小时吸引管道和终端设备。

中心吸引站由吸引机组组成.真空罐.分缸.控制系统.管道系统等。

3.2.1中心吸引站

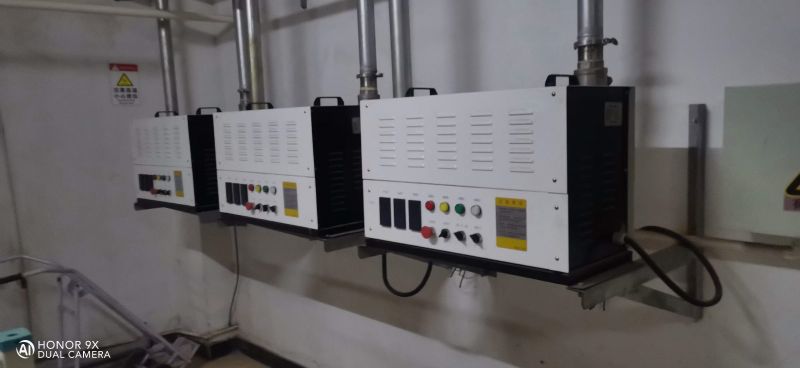

吸引装置是中央吸引站产生负压源的设备。中央吸引站通过控制系统自动控制两个真空泵的工作。在正常运行过程中，一次使用两个泵，以确保连续工作。两台设备不仅可以单独工作，还可以同时启动，或交替跟踪启动，自动切换方便医院管理。

吸引站选用2台水环真空泵，选用单泵规格≥120Nm³/H。两个真空罐，一个容积罐≥2m³，材质碳钢。

无需工作人员长期监控，真空机组全自动运行。系统负压值高于-0.07MPa且低于-0.03MPa当真空泵自动关闭或启动时，真空系统还应配备手动控制系统。当真空负压超过上下限时，应有声光报警。

-主要技术参数：

系统工作压力：-0.04～-0.087mpa；

最大气量：2×165m3/h；

负压调节范围：-0.035～-0.087mpa(可调)；

小时增压率：≤1％(国标1.0％)；

噪音：室内噪音≤80dB；室外嘈音≤60dB；

负压报警压力：上限为-0.087MPa且下限为-0.035MPa；

每立方米排气出口不超过500个细菌；

绝缘电阻应小于10欧姆，绝缘电阻不小于2兆欧姆。

3.2.2吸引管道系统

1.管段主管道，规格Φ50×3(地板立管)，材质不锈钢管，介质吸引，流向病房主管。2.管段走廊管道，规格，规格Φ32×2.材料不锈钢管，介质吸引，流向走廊管道。3.管段房间支管，规格Φ10×1.0.材料脱脂铜管，介质吸引，流向室内管道。
