一.执行标准：

1．符合2016版TSG《氧舱安全技术监督条例》24-2015年

2．执行GB/T12130-2020年氧舱国家标准

3．GB/T国家压力容器标准150-2011年

4.《压力容器安全技术监督规定》

5．GB9706.1-2007《医用电气设备》第一部分:安全通用要求

6．具备CMD医疗器械产品认证和质量管理体系认证资格

7.有特种设备制造许可证A5(医用氧舱)资质

二.主要技术要求：

(1)舱体部分

1.氧舱结构形式:一舱两室四门，平底结构，平头，无地下室设计。

2900mm

2.舱体规格:直径28000mm，长度8500mm

★3.设计压力：0.3MPa最高工作压力：0.2MPa

★4.治疗人数:14人治疗舱10人，4人过渡舱

5．人均舱容≥3m3

6.舱门的透光尺寸和数量:采用氧舱新翻译门，消除门槛，方便轮椅和担架进出，舱门尺寸

寸宽为(宽×高）900×1800mm，数量4个

7.采用冷光源外照明装置，12个治疗舱8个，4个过渡舱

8.观察窗口尺寸和数量:透光直径3万mm，10个治疗舱8个，2个过渡舱

9.摄像窗数量：6个

10.传物筒的透光尺寸和数量:(直径:×长度）DN300×500mm2套每舱各1套

11.舱内座椅采用高靠背角度可调双扶手高档轿车座椅，要求座椅随意固定拆卸。

在选择座椅治疗时，座椅可以通过固定卡环固定在舱壁下拉杆上，以满足坐式患者的需要

使用者的需求；在舱内选择卧位治疗时，可将座椅移出，停放担架或ICU病床。

12.舱内采用新的装饰布局模式，所有装饰板和舱内设施均采用模块化可拆卸固定结构

可快速拆除和恢复所有装饰板和舱内设施，满足舱内整体定期消毒的需要；舱内设施布局

合理美观，充分满足操作维护方便的需要；座椅织物的阻燃等级为≥B一级，要求档位高

二、人性化设计理念。

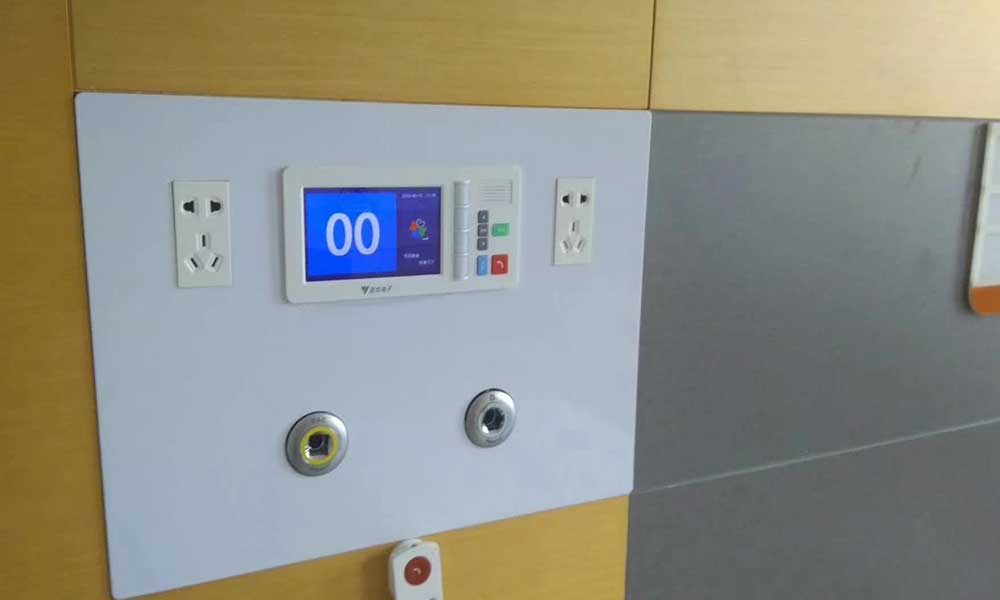

13.舱内设吸痰器接口(负压吸引)14套每座1套

14.舱内14套一级供氧接口，每座1套

15.舱内配备全方位拾音对讲装置

16.舱内配备14套急救呼叫装置，每座1套

17.设置14套新型无断点多用途过舱导联装置

18.每舱配备一套输液吊架

19.室内壁用彩色合金板装饰

20.舱内天花板采用平顶装饰模式

21.舱内地板采用高强度.铺设防静电石塑板，地面采用全封闭结构，满足室内整体消毒净化

要求舱室一端留有积水排水槽，确保舱内积水顺利排放到舱外。

22.供氧方式：低阻力单管流量计监控自动呼吸调节供氧

23.排氧:低阻力排氧:

24.操作控制模式:手动(机械)+电遥控操作+控制计算机自动化操作

25.每个舱室设置一套通风装置和两套通风装置。通风装置规格为防爆轴流风机，确保氧舱

逆向电源锁定控制装置的安全要求

26.供气系统的管道、阀件和消防水喷淋系统应符合要求GB/T氧舱新标准要求12130-2020。

(2)操作控制台

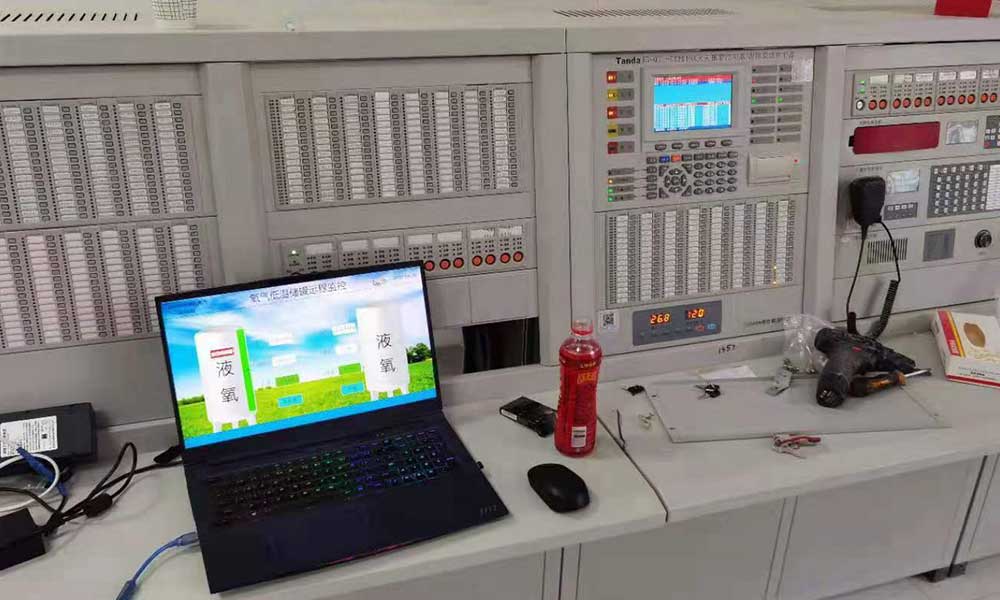

操作控制系统由一台数字自动化控制台和两台机械分控台组成；

㈠总控台

1.数显温度控制器2套

2.高保真立体声氧舱专用主对讲机2台

3.应急呼叫显示报警装置2套

4.多功能数字记录一体机

5．功放机1台

6.4套高保真立体声音箱

7.1套电控系统

8.14套单人供氧动态显示器

9.2套先进的触摸屏微机操作控制系统

自动调节控制加减压.稳压.排氧(呼吸排气)具有室内温度.监测环境氧浓度控制功能。

10.应急电源2台

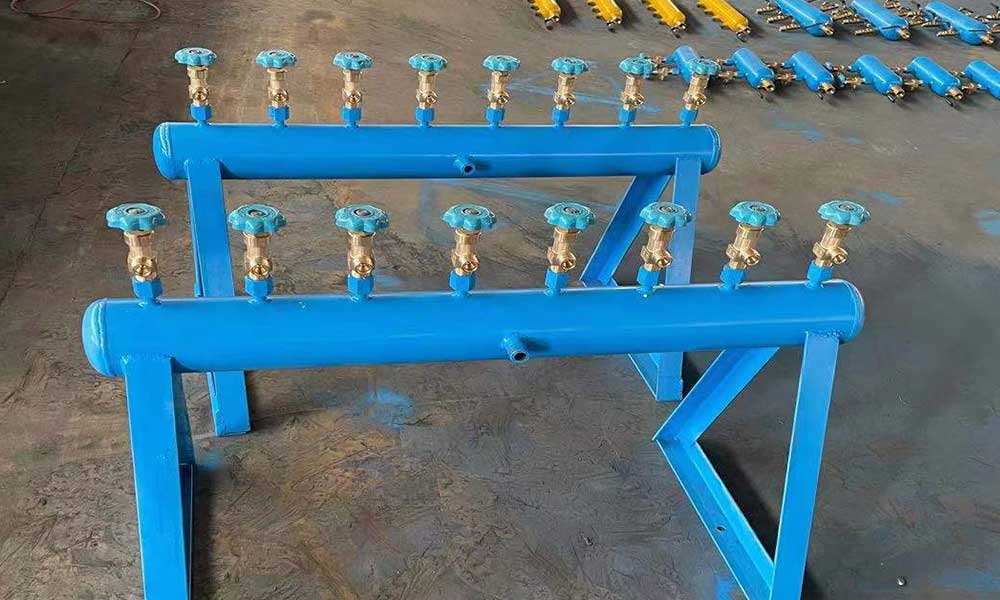

11.氧气稳压分配管2套

12．标志.铭牌1套

㈡分控台Ⅰ（主舱）

1.加减压操作阀(配备新型手动机械拉杆操作阀)2套加减压每套1套

2.交换阀(配备新型手动机械拉杆操作阀)1套

3.1套供氧操作阀

4.四套压力显示系统

精密压力表

普通压力表

氧源压力表

供氧压力表

5.全自动声光报警测氧仪(配备记录仪)

6.采样流量计1套

㈢分控台Ⅱ（副舱）

1.加减压操作阀(配备新型手动机械拉杆操作阀)2套

加减压各1套

2.1套供氧操作阀

3.四套压力显示系统

精密压力表

普通压力表

供气压力表

消防水压力表

4.全自动声光报警测氧仪(配备记录仪)

5.采样流量计1套

(3)加减压系统

1.静音螺杆空压机：排气压力1.25MPa，排气量≥1.8m3

/min2台

2.两台冷干机

★3.储气罐为:设计压力1.5MPa，最高工作压力1.4MPa，容积≥7m3，2台

4.配气水分离器.空气过滤器进行多级过滤，进舱气体符合国家卫生标准。

5.系统管道和阀件符合要求GB/T氧舱标准要求12130-2020。

(4)氧舱空气净化及进舱空气质量检测系统

1. 满足进舱气体质量要求GB/T氧舱12130-2020标准规定空气质量指标要求；

2.设置检测系统，满足进舱气体质量检测的需要；

3.在分控台上安装一台空气质量检测装置，需要手动切换不同的舱室进行检测；

4.吸附干燥机工作压力≥16bar，空气流量≥3.5m³/min；

5.空气质量检测系统要求检测压缩空气中的颗粒物.含水量和碳氢化合物。同时，通道应为小粒径提高测量精度，确保测量值的准确性。

(5)供排氧系统

1.供氧方式:采用低阻力供氧方式，监测单管供氧流量计，安装供氧缓冲箱(储氧筒)。
