供氧管技术要求：

(1)管材

根据GB《医用气体工程技术规范》第50751-2012.2.第一条除设计真空压力低于277外，KPa在真空管外，医用气体管道应采用无缝铜管或无缝不锈钢管。本工程供氧管道采用脱脂铜管，必须符合要求YS/T650-2007无缝铜管》标准650-2007。

(2)管道管径设计计算计算

计算依据：GB50751-2012年《医用气体工程技术规范》，计算管道规格(详见图纸及清单)。

(3)管道连接方法技术要求

脱脂铜管连接采用优质标准三通，直接、弯头等铜管连接后，套管焊接连接，与氧气接触部分的材料严禁使用含油或可燃材料。楼层间的副管道从主管道连接，沿走廊敷设根支管从副管道连接到病房的燃气终端。每层需要安装维修阀，以方便维修。设备配有内部氧气支管、负压支管和空气支管，设有内置维修阀。

(4)管道布置

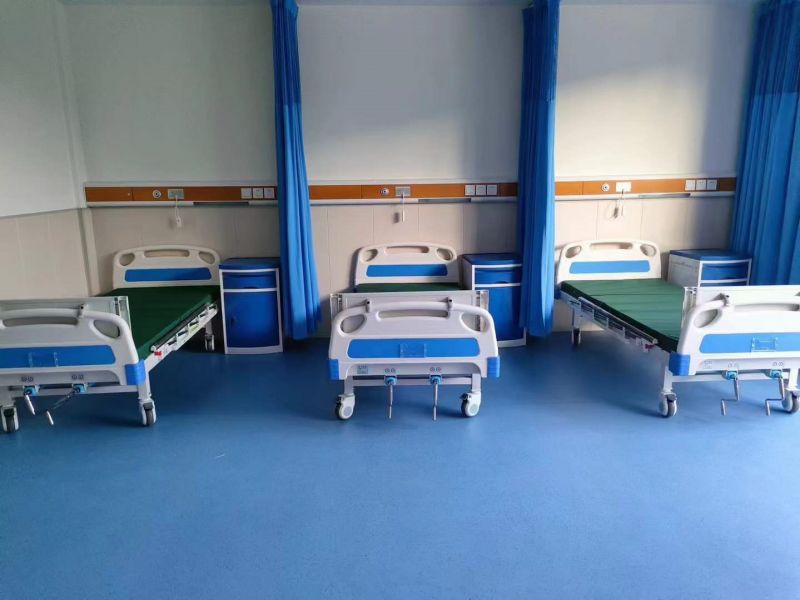

主管道沿沟渠敷设或沿走廊墙面敷设至建筑物管井。病房走廊水平管道安装在天花板上，管道区域的阀箱安装在护士站的适当位置，病房和终端，截止阀安装在铝合金设备带内。

(5)管道系统压力试验，吹扫技术要求

医用气体管道应分段、分区、全系统进行压力试验和泄漏试验，医用气体管道压力试验应符合下列规定：

医用气体管道、医用真空管道应进行气压试验，试验介质应采用清洁空气或干燥、无油氮；

医用气体管道试验压力应为管道设计压力的1.15倍，医用真空管道试验压力应为0.2Mpa；

医用气体管道压力试验应至少保持600min，管道无泄漏，外观无变形为合格。

(6)工程验收技术参数:

氧气终端流量：≥50L/min；

终端保证气压：0.4Mpa～0.6Mpa（可调）；

系统每小时泄漏率：≤0.2%；

供氧压力误差最大最小≤0.02Mpa；

运行方式：各终端连续供氧，停电时不断供气；

氧气管道接地可靠，接地与接地干线连接，接地干线由甲方实施，接地电阻小于10欧姆；

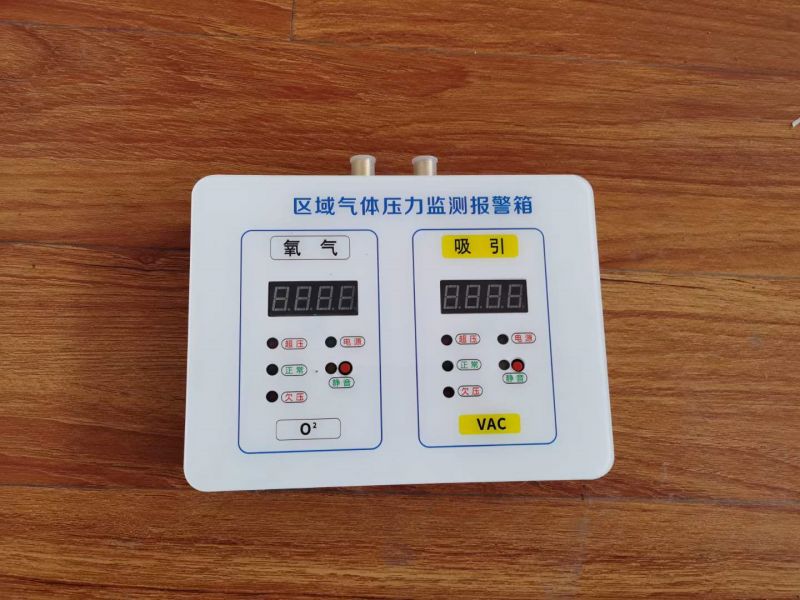

当氧气和整个管道系统的输出压力低于或高于额定极限时，有声光报警信号。

（7）验收规范：《医用气体工程技术规范》（GB50751-2012)（GB50184-2011)铜管采用医用脱脂铜管，所有焊接必须采用充氮保护焊。
