1.总体技术要求

包含医用中心供氧系统、中心压缩空气系统、中心负压吸引系统等系统在内的施工及配套设备安装工程。

2.中心供氧系统技术方案

（1）中心供氧站采用液氧贮罐供氧，设置2个5M³液氧贮槽作为主气源（一用一备）、1套10+10氧气自动汇流排作为应急备用氧源。

（2）液氧贮罐：有效容积：5M³，工作压力：1.0MPA。液氧贮罐应符合GB150规范，生产厂家须具有压力容器设计证、压力容器制造许可证。

（3）空温式汽化器：液氧站配置2台气化量≥100M³/H的汽化器，一用一备。汽化器采用空温式结构，通过空气与铝翅片中的液态氧进行热交换，不用消耗水电等能源，通过大气的自身温度从而将液态氧汽化为气态氧。

（4）氧气双回路减压装置：液氧站配置1台处理量≥100M³/H自带安全阀的双回路氧气减压装置。氧气减压装置将高压气体减压至0.6～0.8MPA（可调）,同时当管路中的输出压力超过0.8MPA时，安全阀自动卸压；

（5）氧气汇流排：采用带全自动切换数显功能的医用气体汇流排，氧气自动汇流排由控制柜及钢瓶接头装置（10+10瓶）组成，具有自动切换、报警功能，当气源压力低于0.6MPA（可调）时声光报警。

（6）氧气分气缸：在氧气自动汇流排中心站安装1台分气缸，起缓冲分流作用。进气口接至医用液氧贮罐，出气口接至用气区。分气缸应符合GB150规范，生产厂家须具有压力容器设计、制造许可证。（分气缸的技术要求详见施工图纸）

（7）氧气站技术参数：

①供氧能力：保证各用气终端连续供氧，终端出口压力：0.4MPA(可调)；

②氧源输出压力：0.45MPA（可调）；

③站房接地电阻：中心供氧站内管道应做导静电接地，接地电阻小于10Ω。

④氧站防雷（采购人提供）：液氧站应设置防雷接地装置，冲击接地电阻值小于30Ω。

3.中心负压吸引系统技术方案

（1）医用真空站房设置于首层。医用真空由站房引管，接至大楼主管道，由此供至医疗各单元用气点。

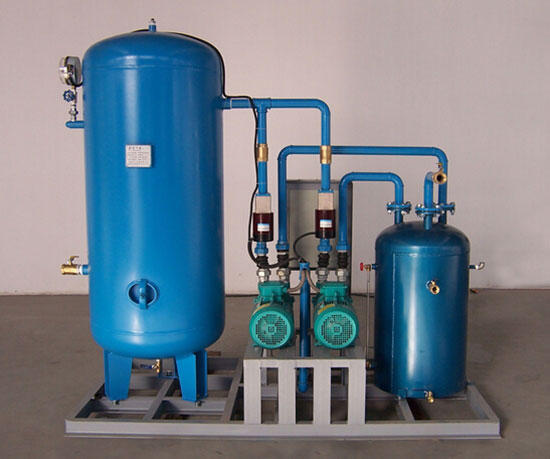

（2）医用真空站选型：中心负压吸引站选用2台爪式真空泵（单泵抽气量≥100M3/H）及配套集污罐、除菌过滤器、真空罐、气液分离器、远程报警器、电控柜等组成；

（3）生产流程:用气端点→集污罐→真空罐→除菌过滤器→真空泵→负压排气消毒灭菌装置→气体安全处排放

（4）真空泵的启动与停止根据机组设定压力计进行自动控制。吸引系统负压在大气环境下不高于0.03MPa,不低于0.07MPa,并能在该范围内任意调节。

（5）医用真空站其他配置：

①医用真空储罐：真空罐设计压力0.1MPa。真空罐应符合GB150规范，生产厂家具有压力容器设计、制造许可证。

②除菌过滤器：一用一备，均能满足设计流量要求。

③集污罐：总集污罐一只，收集管道系统内污物，定期进行排放。设计压力0.1MPa。

④负压电控柜：采用PLC控制，自动控制真空泵的启停、交替运行、报警等。

（6）医用真空站技术参数：

①供气能力：保证各用气终端连续供气，终端出口压力：-0.04Mpa(可调)；

②气源压力：-0.03～-0.07MPA（可调）；真空泵的启停压力上下限可按医院要求进行调整。

③站房接地电阻：负压站内管道应做导静电接地，其接地电阻小于10Ω。

4.中心压缩空气系统方案

（1）医疗空气站设置于首层。医疗空气进管由空压站房接至大楼主管道，由此供至医疗各单元用气点。

（2）医疗空气站选型：医疗空气站选用2台无油螺杆空压机（单台排气量≥1.07m3/min）及配套干燥机、过滤器、配电柜等组成。

（3）医疗空气站配置：

①干燥机均采用无热吸附式干燥机，单台处理量≥1.2m3/min。

②过滤器：单台处理量≥1m3/min。

（4）生产流程：先将空气储存在储气罐中保持稳定的供气压力，然后将压缩空气净化、过滤、干燥、除尘等工序的处理，最后再送到医院各用气点。

（5）医疗空气站技术参数：

①供气能力：保证各用气终端连续供气，终端出口压力：0.4MPA(可调)；

②气源输出压力：0.8MPA；

③站房接地电阻：医疗空气站内管道应做导静电接地，其接地电阻小于10Ω。

5.区域报警装置

（1）为保证系统正常供气,在病区设有气体报警装置，当供气系统压力低于或高于设定压力时,应有声、光同时报警。

6.医用气体二级减压箱

（1）病区设有相应的医用氧气二级减压箱和医疗空气二级减压箱，二级减压箱具有如下特点：

①采用双路设计，保证一路检修时另一路正常工作，在流量大时还可双路同时供气。

②减压功能，保证氧气输出压力在0.2～0.5MPA范围内可调；空气输出压力在0.4～0.6MPA范围内可调。

③安全可靠，二级减压箱出口设有安全阀，在分管道压力超过最高工作压力的1.1～1.25倍时自动排气泄压。

7.医用氧气流量仪

（1）医用氧气流量仪能对各科室用氧量进行准确计量，便于进行科室核算。采用气质质量传感器，具有高灵敏度，能检测微小流量、高精度流量计量检测，对温度、压力、流速能进行全面自动补偿。

8.医用设备带及附件

（1）医用设备带要求铝制一体成型，表面采用静电喷涂处理,颜色可由院方指定，式样美观大方，流线型设计，面板可拆卸，维修简便。

（2）医用气体终端：采用快速插拔自封式接头，具有低维修率高寿命的特点；所有气体的终端插头不可互换,并用颜色来区分气体种类；高气密性、国际标准面模颜色；操作简便，可实现单手操作；双密封面自带维修阀。

9.其他说明

（1）管道材质;①氧气/压缩空气/压缩空气采用不锈钢管（06Cr19Ni10），管材要求等按《流体输送用不锈钢无缝钢管》GB/T14976-2012执行，规格、壁厚详见设计图纸及清单。

（2）各特殊科室医气终端配置均按规范要求配置。为保证手术室/ICU科室内墙上各气体终端接口与科室内吊塔气体终端的统一，维修方便，吊塔气体终端应与设备带上终端制式一致。

（3）废气排放均采用射流式排放。每间手术室单独引管，吸收病人呼出的废气并引至室外安全处排放。

（4）废气排放采用高强度UPVC管，其他气体管道使用医用脱脂无缝不锈钢管；管道、阀门、仪表等安装前均须清洗，并用无油压缩空气或氮气吹净。

（5）手术室墙面上的气体面板箱，每种医用气体带压力表，可准确显示各气体压力。
