1. 汇流排气源站的安装准备

(1)施工方应在会同建设方和监理方对汇流排气源站建筑进行验收，并确认站房的建设 符合施工图要求后组织汇流排气源站设备的发货、运输。具体应检查气源站通风是否良好，检查防爆电器是否已按照施工图要求设置到位，特别是自动汇流排控制柜需要的220 V 电源是否预留到位。

(2)准备好待安装的汇流排气源站设施及其资料，会同建设方和监理方对到场设备、设施 进行开箱验收，合格后方可进行安装。

2. 汇流排气源站的安装

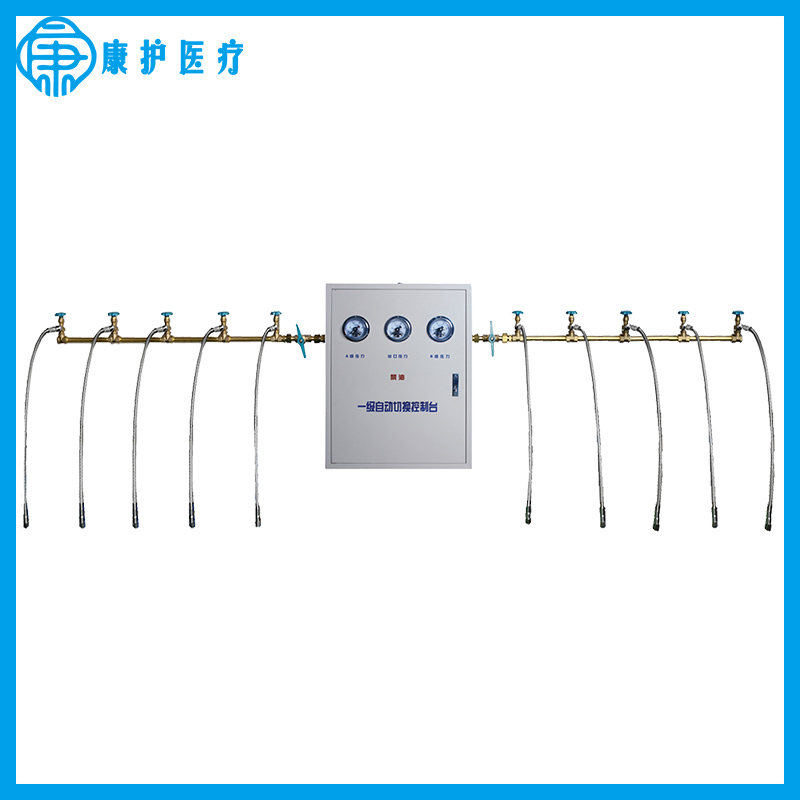

(1)各种规格的汇流排安装时严格按照使用说明书进行。

(2)为了方便使用，建议水平汇流总管支架上平面安装高度距地1.5m。

安装时，可先在距地面1.5m 的高度做上记号，然后用激光红外线水平仪或其他水平装置  在安装墙面上定位划线，固定汇流排支架时其上平面应与标线重合。支架安装必须牢固可靠， 部分用户的中心站墙体采用轻质隔墙或修建年代较久远的房间，其墙体不能固定住支架，须进 行加固，加固方式可以采用以下几种，门字型支架、三角形支架、对穿墙固定支架。

(3)支架安装数量：一般6瓶组汇流排的左右汇流总管角钢支架各安装2只，10瓶组汇  流排的左右汇流总管角钢支架各安装3只，20瓶组汇流排左右汇流总管角铁支架各安装4只， 支架间距可相应加宽一点，各支架间距必须相同。

(4)汇流排汇总管安装水平后再紧固，安装时注意两端的扭矩平衡并防止用力过度，损坏 阀门或管路零件。

(5)汇流排组装完毕后，检查汇流总管与支架是否贴合，如有间隙可加铁皮或铜皮垫片， 各支架上的U型抱箍不能拧得太紧，管道和U 型抱箍应用橡胶皮隔离，以防止汇流总管热胀 冷缩造成截止阀密封垫片断裂漏气。

(6)汇流排安装完毕后必须进行耐压试验和泄漏试验，两组汇流排需分别进行。

(7)在墙上通过金属膨胀栓固定控制柜，或固定就地安装的控制柜，敷设控制柜的电源进 出线。

(8)氧气瓶组汇流排站、液氧钢瓶汇流排站安装完毕后应测量室内氧浓度，氧浓度检验采 用精度不小于3%的氧浓度检测仪，测四角和中心共五点，取其平均值，氧气浓度应小 于23%。

(9)安装过程中严禁使用带有油污的手套，安装时注意管道的保护与脱脂，防止油污进入 汇流排。安装过程中严禁使用金属器具敲打气瓶。

(10)安装如需要电加热的二氧化碳汇流排前，安装负责人应告知用户在汇流排两边减压 器(见图5-1)附近提供一只五孔插座，为二氧化碳汇流排加热装置提供电源。

(11)气瓶应对称分布在汇流排两边。如因房间面积或长度不够，汇流总管需要转弯，现 场人员应提前测绘出房间尺寸并与技术人员沟通，由生产厂家定制生产，严禁安装现场自制。

(12)将氧站报警器安装在医院指定位置，报警信号线 采用三芯绝缘护套线。

(13)安装施工完毕后做“氧气”“禁止吸烟”“禁油禁 火”永久性警示标志。
