（1）硬聚氯乙烯（PVC-U）管道热风焊时，焊枪口喷出压力为50～100kPa、温度为200～240℃的加热空气，同时加热管道、管件和焊条，软化焊条，与管道和管件熔合，填充焊缝。加热温度低，容易导致不完全熔化；加热温度过高，容易烧焦塑料。焊接速度一般为0.1～0.25 m/min，不能太快，直到焊缝两侧有浆状挤出。焊接应在室温大于5℃的地方进行。

（2）.硬聚氯乙烯（PVC-U）当管道用胶接连接时，胶合面必须清洁，无油污、灰尘和水分。当管道插入承口时，尽量插入其中。胶粘剂的剂量应适当，少了不能充分粘合，多了固化缓慢。粘合后，一般需要24小时才能完全固化，在此期间，不要移动管道。

（3）.金属和非金属焊接均应按相应的焊接工艺规程进行。

焊接后应进行目视检查，焊缝不得有气孔、缩孔、裂纹、夹渣、凹坑、虚焊、漏焊、过烧等缺陷检查不合格允许补焊，但不超过3次。

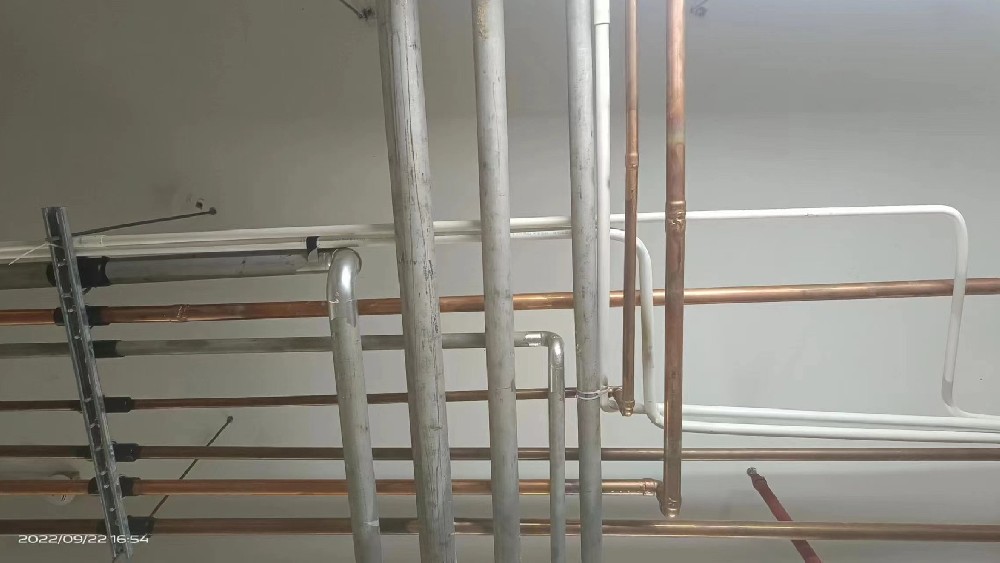

（4）.公称直径D＜对于50mm的金属管，焊缝间距不应小于50mm。公称直径D≥50 毫米的管，对焊缝间距不应小于100毫米。焊缝及其边缘不得开孔。焊缝与弯管的起弯点不应小于100毫米。

（5）.管道焊缝不能进入套管，也不能在管架范围内。

（6）.聚四氟乙烯胶带应用于正压气体管道（废气排放管除外）的管螺纹连接处作密封材料。

（7）.法兰应根据管道的材料、规格、最大工作压力以及法兰的形式和尺寸进行选择。

a）.铜管采用铜法兰；普通钢管采用Q235-A钢法兰；不锈钢管采用不锈钢法兰。螺栓和螺母由Q235制成-A。

b）.应选用JB919焊接钢法兰或JB920焊接松套钢法兰或公称工作压力不小于1MPa的凹凸面管法兰。

c）.密封垫片厚度为0.8～3mm工业橡胶板或低中压石棉橡胶板。

（9）  管道连接处，特别是可拆卸连接处，应具有良好的导电性，否则应采用搭铁线或铜片连接。

（10） 进入手术室的金属气体管道必须接地，接地电阻不得大于4Ω。金属气体管道和二次稳压箱出口的其他部位也应静电接地，接地电阻不应大于100Ω。吸引管道的氧气和接地电阻不得大于10Ω。

（11）  不同系统的管道应有明显不同的识别标志（如涂色圈）进行区分。管道需要拆卸、维护和维护的地方必须有识别标志。每个支架和吊架附近也应有识别标志。
