1、简介：

医用中心吸引系统由中心吸引站、吸引管道和终端设备等组成，它装置简单，运行安全可靠，可24小时连续不断地供各病房使用，并且克服了电动吸引机需带机搬运，不能多人共用、消毒不便等缺点，而且不占用病房空间也无噪声，是现代化医院理想吸引系统设备（但不适用于直接做人工流产）。

中心吸引系统的负压源是真空机组，通过真空泵的工作使系统产生负压，经过管道输送至各病房，供终端使用。

2、中心吸引站：

2.1中心吸引站选用下列设备：

序号 名称 规格型号 数量

1 旋片式真空泵 最大抽气量:40m3/h 2台

2 真空罐 1.0m3 1只

3 气体报警器 吸引 1只

4 电控柜 DK-1 1台

5 前端灭菌器 满足新冠病区使用 2只

6 后端灭活装置 紫外线消毒+负离子技术 1套

2.2为了操作简便，电控柜可实现二台真空泵交替工作；正常情况下，一台泵工作，另一台备用；当其中一台工作泵发生故障时，备用泵能自动启动，并发出声光报警信号。同时如一台泵工作真空流量不够，备用泵能自动启动工作，以保证吸引终端的需用量。

2.3主要技术参数：

●最大抽气量40M3/h×2台

●压力调节范围-0.02MPa~-0.07MPa(可调)

●吸引站噪声≤64dB(A)

●电机功率1.1KW/台

●工作压力：在大气环境下可以在-0.02～－0.07Mpa之间任意调节。

●吸引终端抽气速率：≥30L/min

●系统小时增压率≯1%（行业标准为1.8%）

●泵自动启停参数启动-0.02MPa停止-0.07MPa（可调）

●吸引管道应可靠接地，接地电阻应小于10。

●电控柜的绝缘电阻值不小于2M。

●带自动与手动两种工作方式，真空负压超过上、下限后有声光报警。

●由排气口排出的空气每立方细菌数量不超过500个。

2.4真空泵：

真空泵选用旋片真空泵。其具有以下优点：

●结构合理，工作可靠，可以长期连续工作，操作维修简便，使用寿命长。

●只产生负压，不产生正压，绝对保证使用安全。

●真空度高，高真空区抽气量大，连续运行可靠。

●配套电机功率低，体积小，且占用空间少。

●维护少，采用无油设计，无需用油，当然无需更换滤油设备。

2.5真空罐

真空罐是储存负压的容器，本工程真空罐选用具备压力容器制造许可证的产品。其容积为1.0m3，真空罐底部设有一只排污阀，用来排放罐内的各种积水和污物。

本系统安装采用1只真空罐，每个真空罐安装有检修阀，当罐需要排气、排水或需要检修时，可单独轮流排放，从而不影响系统的正常工作。

2.6负压电控柜

主要技术参数：

●能分别对两机组进行手动和自动控制。控制的工作负压值在-0.02～-0.07Mpa之间（可调）。

●工作机组与备用机组可自动交替使用，解决了真空泵长期备用带来的不利影响。

●当压力达到报警压力-0.019Mpa或-0.073Mpa值时，立即进行声光信号报警。

●停电后机组停止工作，如恢复送电，机组即可自动投入运行。

2.7吸引站自动切换报警器：

当站内负压高于-0.019Mpa或低于-0.073Mpa时，报警器能自动发出声光报警，提醒值班人员及时采用相应的措施。

2.8前端灭菌器:

本项目采用医用级活性碳灭菌器，确保排出的气体符合环保标准，避免院内感染，满足新冠病区使用。

2.9后端灭活装置

在吸引系统后端设置灭活装置，确保排出的气体符合环保标准，避免院内感染，

主要技术参数：

1)紫外线消毒+负离子技术

2)核心部件紫外灯及控制组件原装进口

3)符合卫生部《消毒技术规范》（2002）要求，一次性通过灭杀率≥99%。

3、管道选型及安装：

根据YY/T0186-94《医用中心吸引系统通用技术条件》和GB50751-2012《医用气体工程技术规范》的有关规定，本工程管道设计如下：

3.1管道材质：

本工程所用材料选用紫铜管，材质为TP2。

3.2管道规格：

●从吸引站出来的总管通往大楼管道井，总管和上楼主管管路规格：采用φ67×2.5紫铜管；

●走廊横管管路规格：采用φ22×1.5紫铜管；

●进病房支管管路规格：采用φ10×1紫铜管。

3.3管道布置：

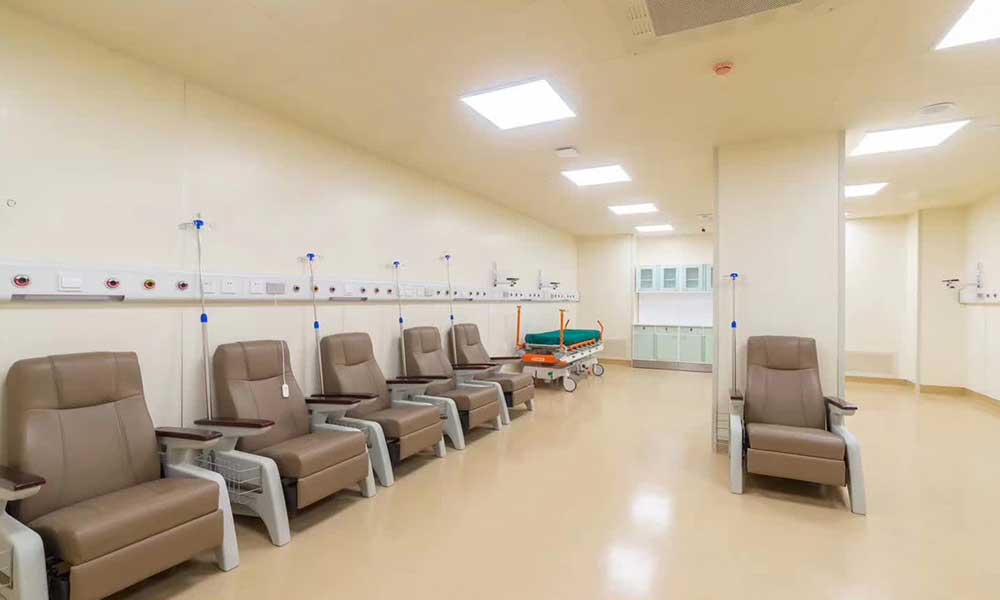

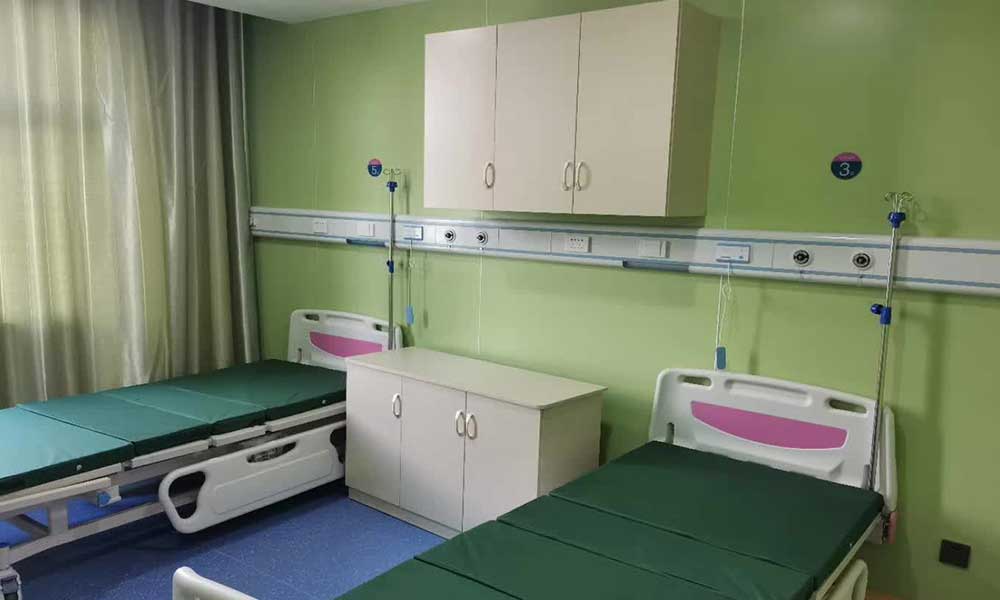

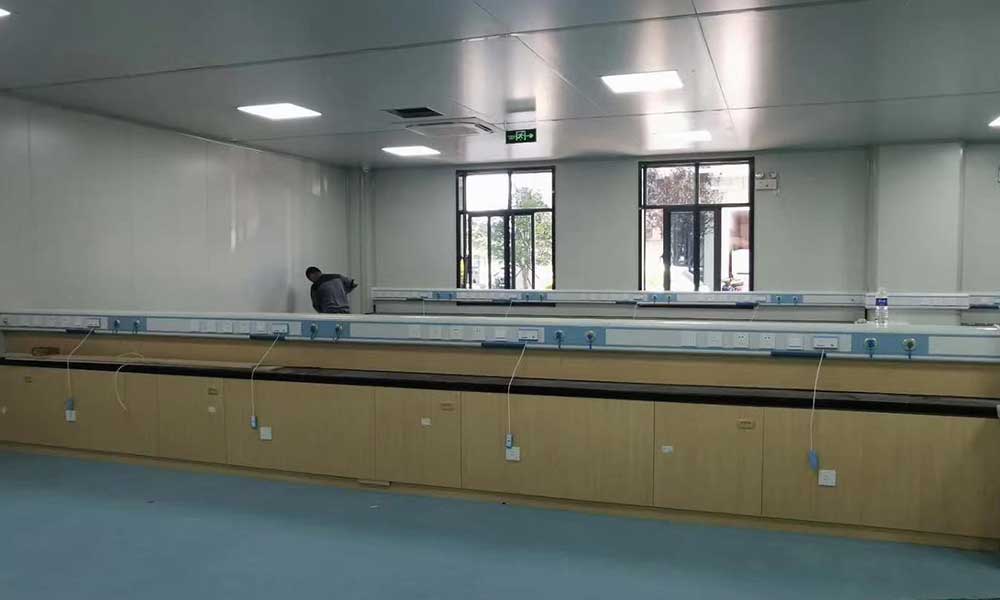

吸引主管与氧气主管安装在同一管道井内，每个病区的横管安装在病区走廊的吊顶内，病房内支管及终端均安装在豪华型铝合金设备带内，这样使病房显得整齐又美观。

3.4管道连接：

吸引管道≥DN40的采用法兰连接，＜DN40的管道连接同氧气管道连接。此连接方法使用寿命长，一般可达20年以上，且密封性能保证良好。

4、管道接地：

按YY/T0186-94《医用中心吸引系统通用技术条件》的规定，吸引管道应可靠接地，接地电阻应小于10欧姆。

5、系统强度试验：

根据YY/T0186-94《医用中心吸引系统通用技术条件》标准的规定，吸引管道安装完毕后必须进行强度试验，试验介质为氮气或无油压缩空气，试验压力为0.2MPa，试压时间10～30min，试验结果以发泡剂检验无渗漏为合格。

6、系统泄漏率：

根据YY/T0186-94《医用中心吸引系统通用技术条件》标准的规定，吸引管道强度试验合格后必须进行泄漏增压率试验，试验介质为氮气或无油压缩空气，试验压力为管道最高工作压力，试压24小时，试验结果为吸引系统小时泄漏增压率应不大于1.8%为合格。

7、系统吹扫：

根据YY/T0186-94《医用中心吸引系统通用技术条件》标准的规定，吸引管道泄漏率试验合格后必须进行系统吹扫，吹扫介质为氮气或无油压缩空气，试验结果以出气口无杂质、干净为合格。

8、工程验收：

可按医院要求，按GB50751-2012《医用气体工程技术规范》、YY/T0186-94《医用中心吸引系统通用技术条件》规定以及GB50184-93《工业金属管道工程质量检验评定标准》规定进行竣工验收。
