医疗真空负压机组

1.4.2.1.1、无油真空泵：≥三台，不少于二用一备。

其主要技术参数：

a.医用真空负压机抽气量：≥430m³/h(机组口抽吸压力为-0.06～-在待机时测量0.087MPa和一台备用机的流量)。机器功率：≥16.5kw。

b.当负压达到额定工作范围-0.06时，医用真空负压机组应具有良好的密封性能。～-当0.087MPa发生泄漏时，平均每小时增压率不得超过1.8%。（c.在工作泵出现故障时，医用真空负压机组应能够自动启动，以确保医用真空系统的正常工作。d.在医用真空负压机组中，每个真空泵都应设置独立的电源开关和控制电路。e.每台医用真空负压机组的真空泵应能自动逐台投入运行，真空泵在断电前应能恢复运行状态。f.每个真空泵的运行状态指示和运行时间指示应设置在医用真空负压机组的控制面板上。g.为了确保设备的安全使用，医疗真空负压机组设备应配备可靠的接地装置，接地电阻≤0.1Ω；机组控制柜绝缘电阻值≥2MΩ。h.每台医用真空负压机组的真空泵应该可以一台一台地启动，并且可以显示真空泵的运行时间。

i.医疗真空负压机组应有备用机运行报警和故障报警。

j.医用真空负压机组的每个真空泵、真空罐和过滤器之间应设置阀门或止回阀。真空罐应设备或旁通管道；真空泵进气和排气管的连接采用柔性连接。

k.医疗真空负压机组应符合GB9706.1-2007医疗电气设备安全通用要求，确保设备使用安全。

l.医疗真空负压机组应符合YY0505-2012医疗电气设备安全通用要求，以确保设备使用安全。

1.4.2.1.2、机组控制柜:1台，控制柜配备智能控制器，自动切换开关电路独立控制。一个电控柜至少控制一个≥三个真空泵，具有以下功能：

a.至少独立控制≥3台真空泵自动切换开关电路，确保每台真空泵自动逐台投入运行。

b.当一台泵在设定时间内无法满足设定的真空压力时，自动控制并逐台投入运行，当所有真空泵(包括备用真空泵)同时投入运行时报警。

c.每个泵应设置独立的电源开关和控制电路，以确保在单个故障时不会影响正常供气。

d.负压值控制在－0.048Mpa～－当压力低于0.087Mpa时，它可以在这个范围内任意设置。－0.087MPa或高于0－0.048Mpa时报警。

e.控制面板应设置每个真空泵的运行状态指示和运行时间显示，并自动累计每个真空泵的运行时间。

f.自切换控制应使每个真空泵的运行时间均匀分配。

g.每个真空泵都应该能够自动逐个投入运行，真空泵在断电恢复后应该能够自动启动。

h.当控制柜处于单一故障状态时，应能够控制真空泵的连续工作。

1.4.2.2、集污罐：2个，V≥0.5m3，φ≥0.8m，H≥1m。

1.4.2.3、医疗真空罐：2个，V≥3m3，φ≥1200，h≥材料：碳钢，2948。

1.4.2.4、杀菌过滤器：2个，Q≥12m3/min,1用1准备冗余设置，过滤精度不低于0.01。µm，过滤效率≥99.995%

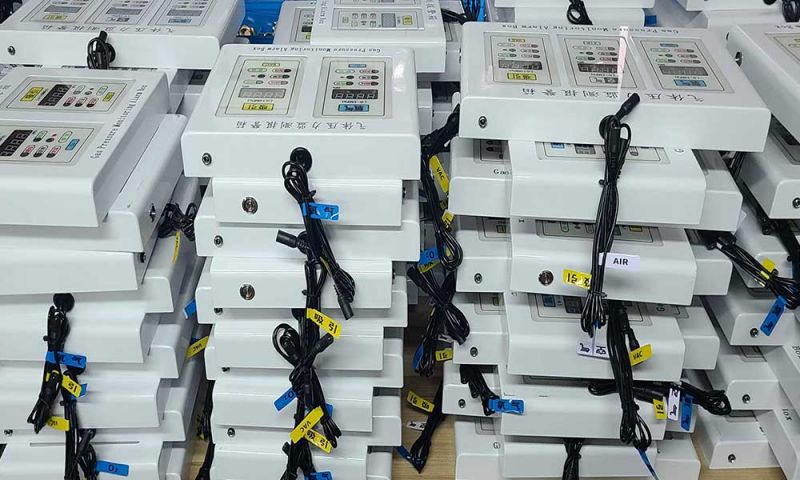

1.4.2.5、压力报警器：一个，可以当场报警，其主要技术要求如下：

a.当医疗真空系统压力低于48kPa时，报警压力误差不大于2.0%。

b.报警器具有声光报警功能，必须无条件启动，1m处声压级不得低于55dBA，并具有暂时静音功能。

c.光线报警应该能够在4m的距离内？、视角小于30°在100lx的照度下，明确区分。

d.报警器应具有报警指示灯故障测试功能和断电恢复自启动功能。报警器电路断路时应报警。

e.报警监测的每个气体都应该有标志，并且应该符合《规范》第5.3.12条的规定。

1.4.2.6、排气消毒装置：1个，其主要技术要求如下：

a.采用高温加热方法进行灭菌消毒。

b.可以适应排气量≥600m³使用/h真空泵。

c.灭菌温度≥190℃，杀菌效率符合T/CAME13-2020《医用真空系统排气消毒装置通用技术规范》标准，杀灭率≥99.999%。

d.全自控运行，具有运行状态指示功能，故障时可进行声光报警。
