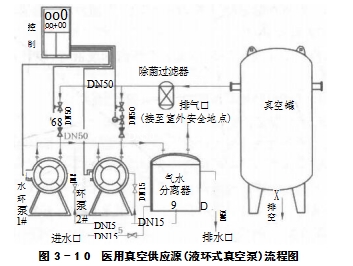

医用真空供应源由真空泵、真空罐、除菌过滤器、集污罐、控制柜、监测与报警装置、真空阀 及管路等组成。采用液环式真空泵或油润滑旋片式真空泵的医用真空供应源的流程分别见图3-10和图3-11。

(1)真空泵。真空泵是医用真空供应源中产生医用真空的设备，在GB 50751—2012《医 用气体工程技术规范》实施之前，我国绝大多数医院的医用真空供应源站房内大多采用液环 式真空泵。液环式真空泵耗水量较大，一般需要安装水循环系统，由于液环式真空泵的水循环 系统易漏水，真空排气中细菌随着水漏出造成站房与环境污染。同时系统中的真空电磁阀、止 回阀关闭不严造成密封液体回流等故障现象也较多，真空压力有时不能保证。液环式真空泵 的排水应经污水处理合格后排放，且应符合现行国家标准GB 18466—2005《医疗机构水污染 物排放标准》的有关规定。因此，建议新建医院采用油润滑旋片式真空泵或无油旋齿式真 空泵。

(2)真空罐。医用真空供应源当中另一重要设备是真空罐，其主要作用是储存系统真空， 减少真空泵频繁启动。为保证系统当中有相对稳定的真空压力，真空罐容积不宜低于2 m³    数量不得少于两个，以保证真空泵的间隔启动时间在10 min～30 min为宜。

(3)除菌过滤器。医用真空汇宜设置细菌过滤器或采取其他灭菌消毒措施，当采用细菌 过滤器时过滤精度应为0.01 pm～0.2    μm,效果达到99.995%,应设置备用细菌过滤器，每组细菌过滤器均应能满足设计流量要求，医用气体细菌过滤器处应采取滤芯性能监视措施。在 医用真空供应源真空泵和真空罐之间设置除菌过滤器，除菌过滤器处理量不得小于真空泵抽气量，根据真空泵一对一设置。

(4)集污罐。医用真空主要作用是抽吸病人体内的废液等，因此可设置集污罐并设置旁路。
