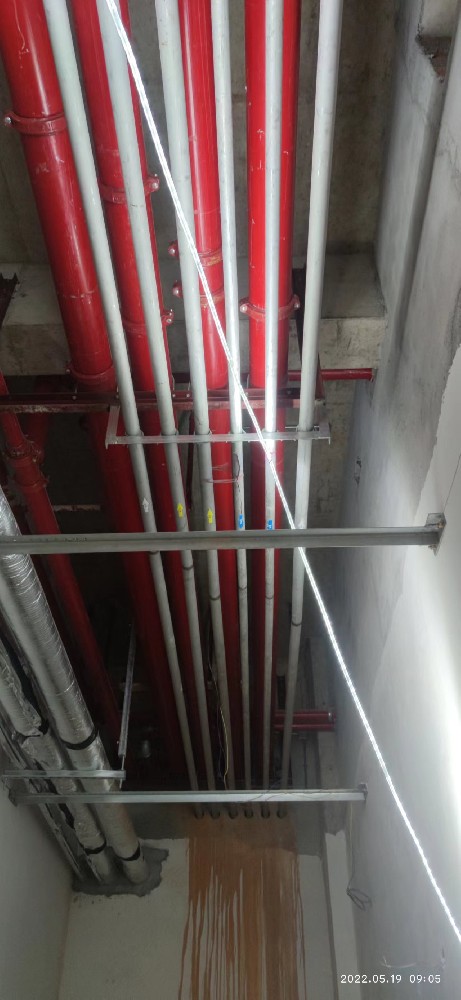

1. 参照《国家建筑标准设计图集——室内管道支架与吊架》03S402管道支架形式，结合现场实际情况进行制作安装，间距应整齐合理。

2. 管道安装支架应采用不燃材料制成，应除锈并涂上两道以上的防锈漆；管道与支吊架的接触应进行绝缘处理。

3.支吊架的布置应靠近集中荷载的位置，以减少偏心荷载和弯曲应力；并满足管道支吊架最大允许间距限制的要求。

4. 一般情况下，管道支吊架的具体位置应根据管径、阀门及管件的位置、生根部位等因素确定，并符合下列规定：

（1）水平90°弯管两个支架之间的距离的管道展开长度不得大于水平直管段上两个支架之间的0.7倍；两个支架之间的管道长度不得大于水平直管段上两个支架之间的0.8倍。

(2)立管楼层高度不超过5m可立一个固定架，大于5m可设两个固定架，同层立管支架高度应一致。

(3)管道支吊架固定在梁或地板上，采用铁膨胀螺栓，支吊架根部与吊架的焊接长度为吊杆直径的6倍。

(4)医用气体管道阀门直径大于100mm，应设置专用支架。

5. 当架空管道通过道路时，净空高度不得小于4.5m，阀门、螺纹接头等可能发生泄漏的部件不得安装。沿道路铺设架空管道时，与道路边缘的距离应大于1m。

6. 医用气体管道架空敷设时，水平直管支吊架的最大间距应符合规定；垂直管道限位移支架的间距应为水平支管的1.2倍～1.5倍；每层楼应设置一个地方。

7. 医用气体管道架空敷设间距应满足以下要求：

8. 医用气体管道之间、管道与附件之间的外缘间距不得小于25mm，并应满足维护要求。
